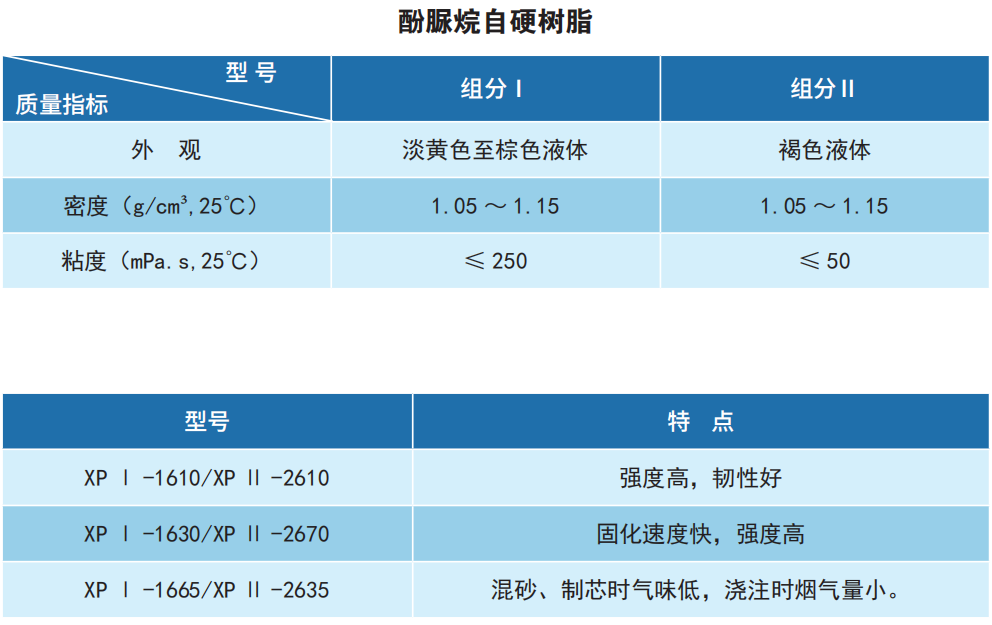

本產(chǎn)品包括三個部分，組分Ⅰ、組分Ⅱ和催化劑，組分Ⅰ與組分Ⅱ在有催化劑的情況下起反應(yīng)生成聚氨酯而固化， 該反應(yīng)不生產(chǎn)水等副產(chǎn)物，反應(yīng)一旦開始，就能同時使所有的樹脂快速徹底均勻固化。可使用時間一般為脫模時間的 75%，脫模時間在 5 分鐘至 2 小時隨意調(diào)整，它的固化速度之快及 75% 可使用時間與脫模時間的比例是其它自硬
產(chǎn)品特點：
●不含 S、P，不會產(chǎn)生增硫和增磷現(xiàn)象；
●固化速度可調(diào)節(jié)范圍廣，同時均勻固化，硬透性極好；
●高溫退讓性好，裂紋缺陷少；
●混合料有優(yōu)良的流動性，易于手工或機械填砂，鑄件表面粗糙度好，尺寸精度高。
●工藝配方：
原砂（再生砂）： 100%。
樹脂總加入量：1.0 ～ 2.0%（占砂重）。
組分Ⅰ︰組分Ⅱ = 50 ︰ 50 ～ 55 ︰ 45。
催化劑：2 ～ 8%（占組分Ⅰ）。
●混砂設(shè)備：間歇式或連續(xù)式混砂機皆可。
●混砂工藝：先將催化劑與組分Ⅰ混勻。
間歇式混砂機：砂 + 組分Ⅰ，混 1 ～ 2 分鐘，再加組分Ⅱ混 1 ～ 2 分鐘，出砂。 連續(xù)式混砂機：根據(jù)設(shè)備要求。
儲存條件
●應(yīng)密閉儲存于陰涼、干燥處，避免受熱或日光照射。保質(zhì)期 6 個月。
包裝
●樹脂采用 25kg 塑料桶、220kg 鐵桶或 1000kg IBC 桶包裝。
●催化劑采用 2.5kg、5kg、10kg、25kg 塑料桶包裝。
●使用時請穿戴好勞防用品，如不慎直接與人體接觸，立即用清水連續(xù)沖洗，必要時就醫(yī)。
●本品為可燃液體，使用時應(yīng)遠(yuǎn)離火源、熱源。
